このブログシリーズ（Raspberry Pi）では、筆者のRaspberry Pi導入の取り組みをまとめて、記事毎に重要な点を紹介していきます。
この記事では、Raspberry Pi使用時の周辺機器（モニター、マウス、キーボード、電源）の接続方法を紹介していきます。
基本構成
Raspberry Pi本体と周辺機器の基本構成は次の通りです。
| アイテム | 補足 |
|---|---|
| Raspberry Pi 5 | 8GBメモリのものを使用 |
| micro SDカード | OSインストール済み |
| モニタ | 普段PC作業に使用しているものを流用（TVでも可能） |
| 映像出力ケーブル | （モニタ側）HDMI ↔ micro HDMI（Raspberry Pi） |
| 電源ケーブル | 5V5Aケーブル |
これらを次のように接続しています。
ラズベリーパイ本体

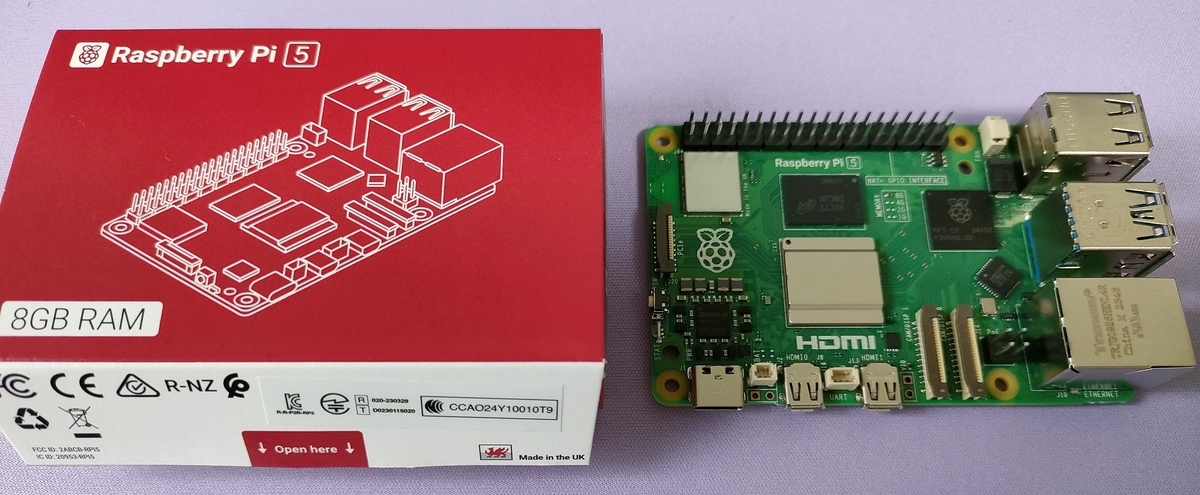

Raspberry Pi 5 を購入すると次の様な状態で届きます。
ここに周辺機器を接続していきます。

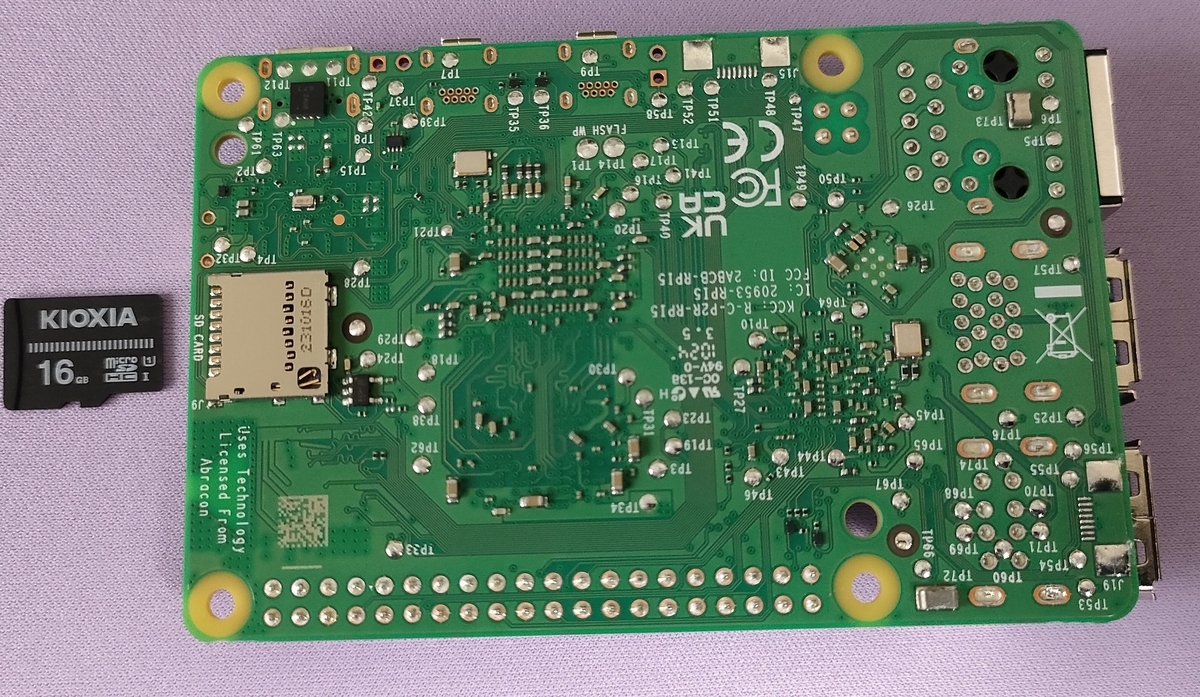

周辺機器を接続していくと、Raspberry Piを持って作業しにくくなるので、この時点でmicro SDカードを挿しておくと良いです。
もしOSの準備がまだの場合は、周辺機器の接続の前にOSの準備も進めておきましょう。

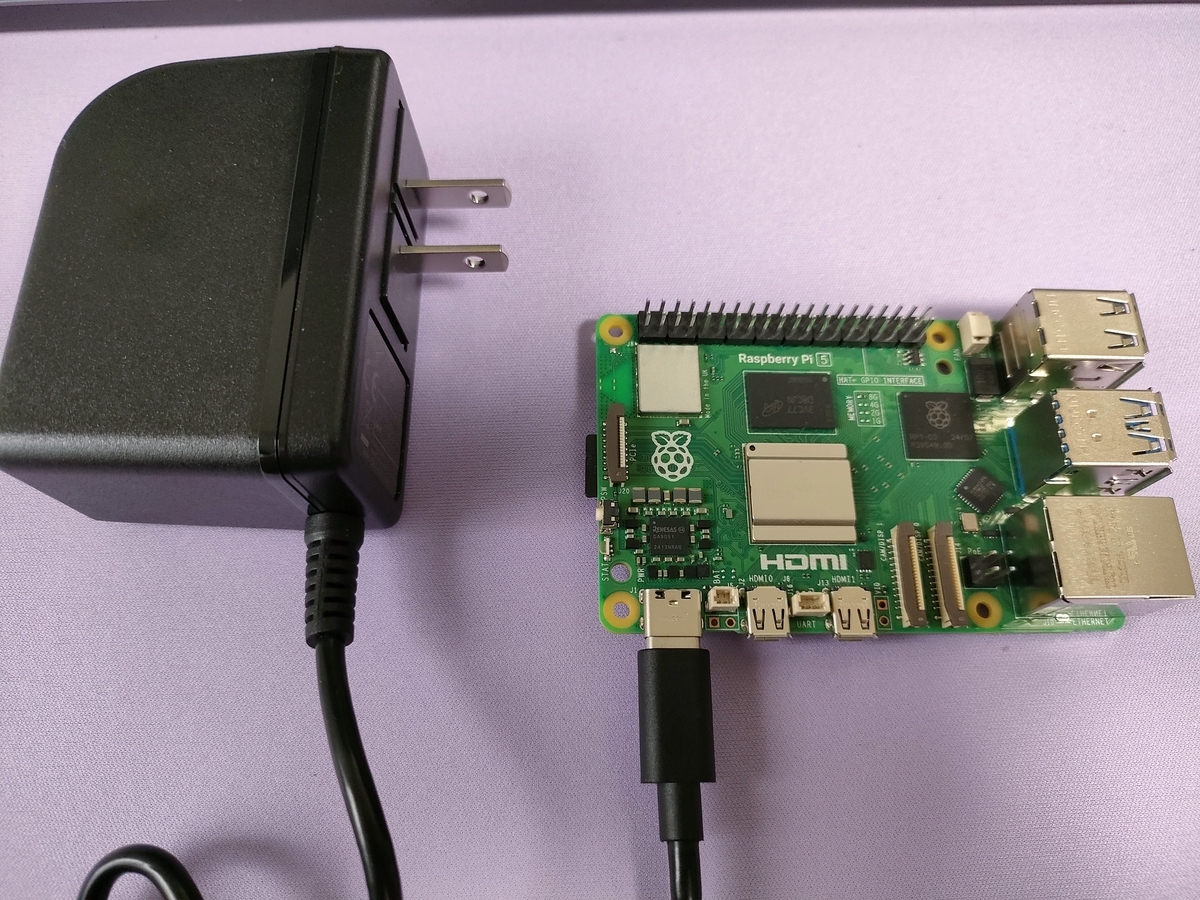

電源ケーブルの接続
電源ケーブルは、公式代理店（KSY）で購入した5V5Aのものです。
小さく5V5Aと書いてあるのがわかります。
5A対応の電源ケーブルは希少ですので、公式代理店で販売してくれてとても嬉しいですね。
電源ケーブルを接続する際に、カチッという音が気持ちいです。
通常Type-Cでは音がしないので、Raspberry Pi特有ですね。
マウス・キーボードの接続
マウスとキーボードをUSB Type-Aのポートに接続します。
上から見るとわかりにくいですが、Type-Aのポートは４つあり次のような割り振りになっています。
- USB 2 ×2個
- USB 3 ×2個

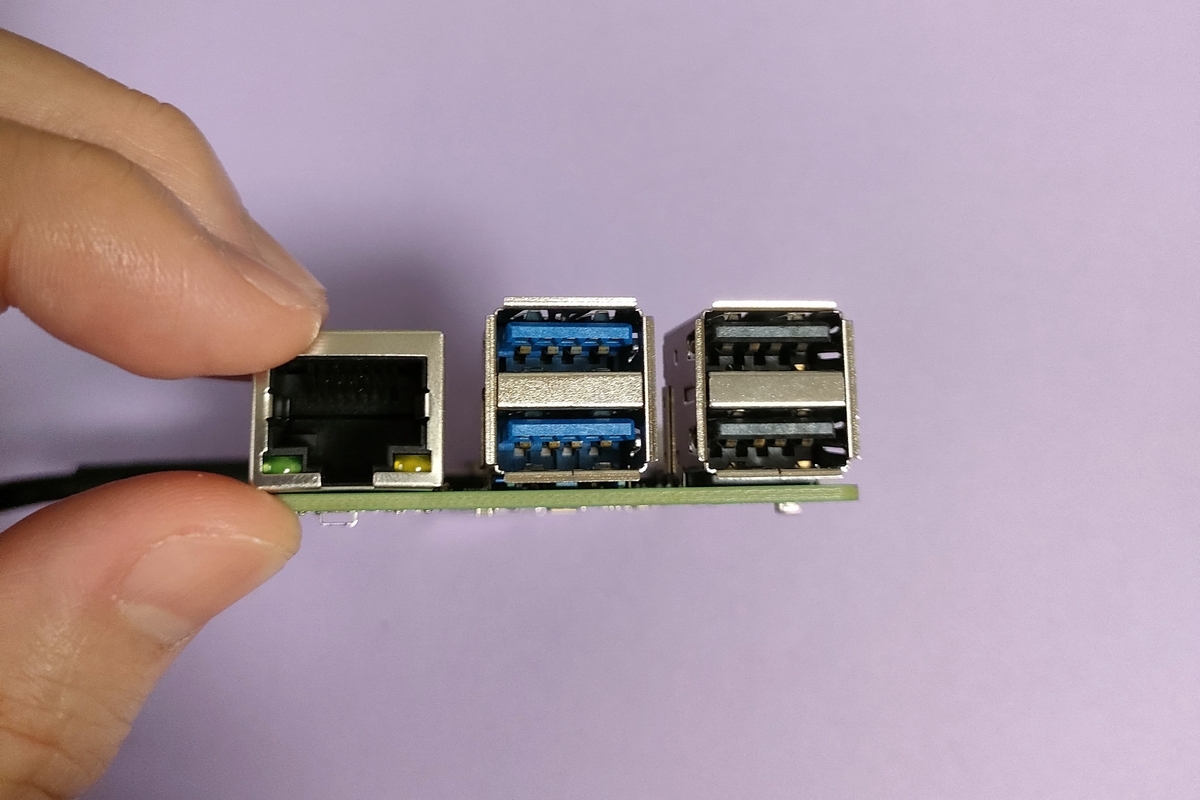

横からみるとよくわかります。
こちらにマウスとキーボードを接続します。
モニター接続
最後にモニターを接続します。
モニターとRaspberry Piは次のように接続します。
- （モニター）HDMI↔micro HDMI（Raspberry Pi）

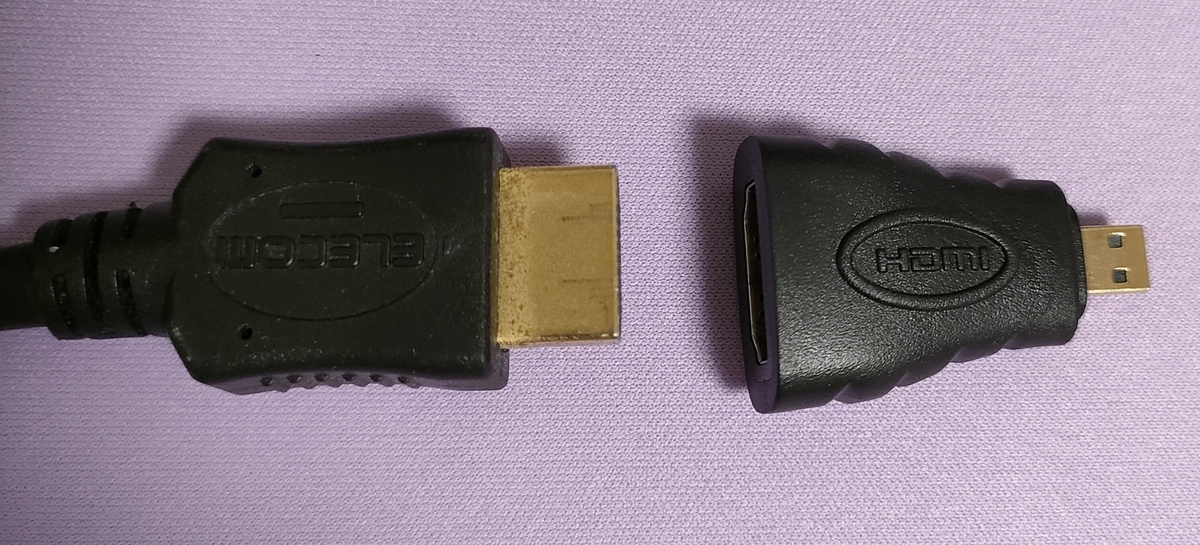

私の場合は、既存のモニターとHDMIケーブルが家にあったため、HDMI（オス）→micro HDMI（オス）の変換アダプターを使用しています。
Raspberry Piに接続します。
左側のポートに接続すると、電源ケーブルと干渉することがわかったので右側で接続しています。
これを考えると変換アダプタよりもHDMI↔micro HDMIのケーブルを購入した方が良いかもしれないですね。

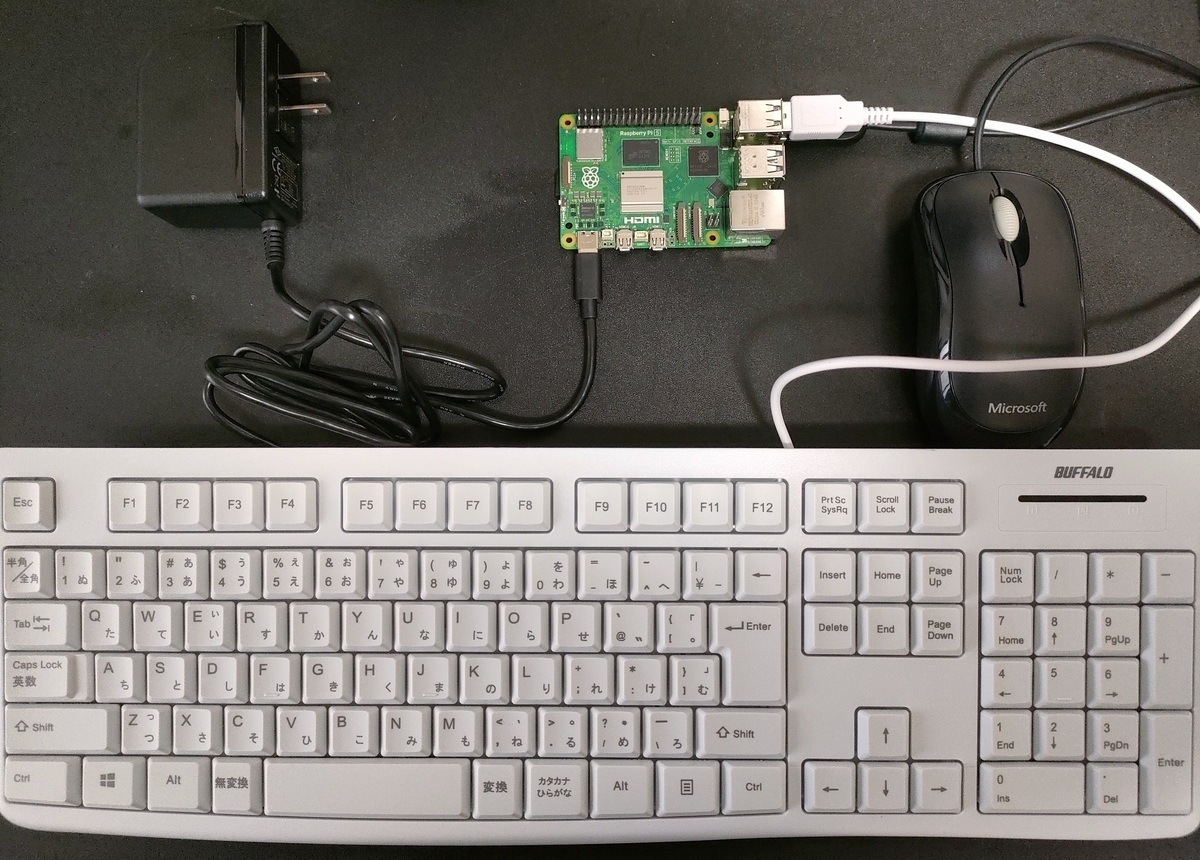

最終的な接続状況
最終的な接続状況は、次の写真のようになっています。
これで接続完了です。あとは起動するだけですね。
若干、配線がごちゃごちゃしているのが気になりますね。
初期設定が終わったら無線のマウス・キーボードに変更したいところです。。
Raspberry Pi 公式カバー
カバーを所有している場合は、カバーの装着も忘れず行いましょう。
今回は接続部分が見えやすいようにカバー無しでの画像をアップしていましたが、実際に使用する際はカバーもつけています。
カバーは公式カバーを使っていて、こちらの記事でレビューしています。
