Matplotlib 棒グラフを徹底解説|複数系列・積み上げ棒グラフ全てOK

Pythonでグラフを描くときは、Matplotlibを使うことが多いですが、

  • Matplotlibで棒グラフを作成する方法がよくわからない…。
  • 棒グラフで悩むなら、MatplotlibあきらめてExcel使おうかな…。

という方のために、

  • Matplotlib棒グラフの作成・グラフ要素の設定

についてまとめしました。

私自身も今回紹介する内容を覚えてからは、Matplotlibでサラッと棒グラフを作れるようになっています!



Matplotlibで棒グラフ作成するときの超基本

Matplotlibで棒グラフを作成する際には、

  • pltメソッドの場合:plt.bar()
  • オブジェクト指向の場合:ax.bar()

を使用します。

この解説は基本的にplt.bar()で解説しますが、ax.bar()でも挙動はほぼ同じです。

オブジェクト指向の方はax.bar()で実行してください。

基本的な棒グラフの作成

超基本的な棒グラフの作成には、

  • plt.bar(x, heigh)でプロットを生成
  • plt.show()でプロトを表示

します。plt.bar()の必須の引数は次の通りです。

        引数 内容
x リストndarrayなど 各棒の位置
height リストndarrayなど 各棒の高さ

plt法とオブジェクト指向でそれぞれ、基本的な棒グラフを描いてみます。

まずMatplotlibをインポートして、サンプルグラフ用のデータを用意します。

%matplotlib inline
import matplotlib.pyplot as plt
import numpy as np

x = [1, 2, 3, 4]
height = [10, 20, 30, 40]

plt法とオブジェクト指向でそれぞれ棒グラフを描きます。

plt.bar(x, height)
plt.show()
fig, ax = plt.subplots()

ax.bar(x, height)
plt.show()

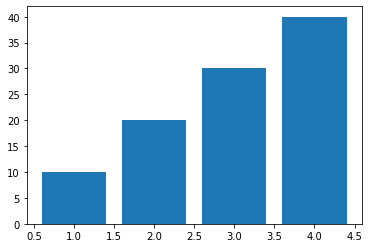

pltメソッドでもオブジェクト指向でも同じグラフが出力されます。

xで指定した位置に、heightの高さの四角形が配置されて棒グラフになっていますね。

Matplotlibplt.bar()の本質は

  • 四角形を棒グラフになるように設置してくれる機能

だと考えると、納得がいくと思います。

ラベル名に文字列を設定

棒グラフを作成する場合、横軸にラベル名を設定したい場合がほとんどだと思います。

横軸にラベル名を設定するには、まずラベル名のリストを用意します。

  • labels = ["ラベル名1", "ラベル名2","ラベル名3",…]

その後、次のどちらかの方法で設定します。

  1. 棒グラフ作成時に引数で指定|plt.bar(x, height, tick_label=labels)
  2. 棒グラフ作成後にラベルを更新|plt.xticks(x, labels)

1. 棒グラフ作成時に引数で指定|plt.bar(x, height, tick_label=labels)の例

x = [1, 2, 3, 4]
height = [10, 20, 30, 40]
labels = ["Apple", "Banana", "Carrot", "Daikon"]

plt.bar(x, height, tick_label=labels)
plt.show()

2. 棒グラフ作成後にラベルを更新|plt.xticks(x, labels)の例

x = [1, 2, 3, 4]
height = [10, 20, 30, 40]
labels = ["Apple", "Banana", "Carrot", "Daikon"]

plt.bar(x, height)
plt.xticks(x, labels)

plt.show()

どちらのコードでも、横軸にラベルが設定されます。

特に使い分けはないと思いますが、私の場合はひとつのグラフ内で複数回plt.bar()を使用する場合には、plt.xtiks()を使用しています。
(複数系列のグラフや積み上げグラフを作成する場合です)

plt.bar(x, height, tick_label=labels)だと同じラベルを繰り返し設定することになり、違和感があるからです。

plt.xticks()などの軸周りの設定に関しては、次の記事でまとめています。

≫Matplotlib 軸周り完璧マスターガイド | 軸・軸目盛・目盛り線の設定
≫Matplotlib 軸周り完璧マスターガイド | 軸・軸目盛・目盛り線の設定
Matplotlibで大変なのが軸周りの設定!グラフの「この要素」を変更するには、「どのメソッド」を使えばいいのかわからない…。という方のために、Matplotlibの軸・目盛り・目盛り線の設定について総まとめしました!これで軸周りの設定がだいぶ楽になります。軸周り完ぺきマスターガイド!
www.yutaka-note.com/entry/matplotlib_axis


オブジェクト指向の場合、xtick()でのラベル名変更方法が異なりますので注意してください(詳しくは上の記事で)。

棒の枠線の見た目変更

棒の枠線の見た目は、plt.bar()のキーワード引数で変更することができます。

キーワード 略称 設定内容 設定値の例
edgecolor ec 枠線の色 色の名前など ex) gray, red, blue
linewidth lw 線の太さ 数値ptで指定
linestyle ls 線のスタイル -, --, -., :, で指定

枠線の色

edgecolorに色名または[色名などのリスト]を渡します。

  • 色名などの文字列単体:グラフ全体に適用
  • 色名などのリスト:各棒の枠線に適用
plt.bar(x, height, edgecolor="lime")

plt.show()

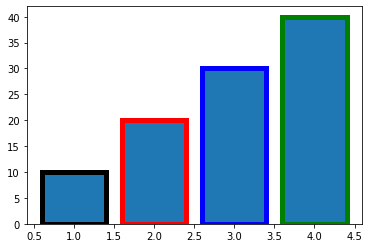

colors = ["black", "red", "blue", "green"]

plt.bar(x, height, edgecolor = colors, linewidth = 5)

plt.show()

【参考】色の設定について詳しく知りたい方はこちらをチェック!

≫matplotlib color 色の指定 | 一文字指定からカラーマップの使い方まで徹底解説
≫matplotlib color 色の指定 | 一文字指定からカラーマップの使い方まで徹底解説
伝わるグラフを作るためのポイントはなんでしょうか?いかに視覚的にわかりやすいか、これが大切です。それには重要な要素に色をつけて、視覚的にうったえることが超大切!この記事では、matplotlibでの色の指定方法について、基本から応用まで徹底解説!
www.yutaka-note.com/entry/matplotlib_color


枠線の太さ

edgewidthに太さを、数値ptまたは[数値ptのリスト]で渡します。

  • 数値pt:グラフ全体に適用
  • 数値ptのリスト:各棒の枠線に適用

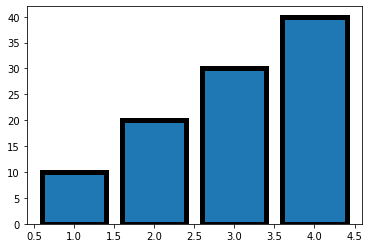

plt.bar(x, height, edgecolor="black", linewidth=5)

plt.show()画像

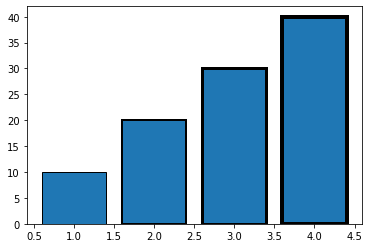

linewidths = [1, 2, 3, 4]

plt.bar(x, height, edgecolor="black", linewidth=linewidths)


plt.show()

枠線のスタイル

linestyleにスタイルを、'-', '--', '-.', ': ', で指定します。

線の種類
'-' 実線
'--' 破線
'-.' 一点鎖線
':' 点線

破線を適用した例を紹介します。

plt.bar(x, height, edgecolor="black", linewidth=5, linestyle="—")

plt.show()画像

棒の見た目変更

棒の見た目は、plt.bar()のキーワード引数で変更することができます。

キーワード 略称 設定内容 設定値の例
width   棒の太さ 数値ptで指定
facecolor fc
color
棒の色 色の名前など ex) gray, red, blue
alpha   棒の透明度 0(完全透明)~(不透明)
hatch   棒の柄 '/', '\', '|', '-', '+', 'x', 'o', 'O', '.', '*'で指定

棒の太さ

widthに太さを、数値で渡します。

  • デフォルト値:width = 0.8

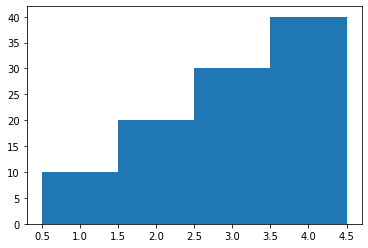

widthの値をx(各棒の位置)の間隔と同じにすると、棒を隙間なく配置できます。

x = [1, 2, 3, 4]
height = [10, 20, 30, 40]

plt.bar(x, height, width=1)
plt.show()

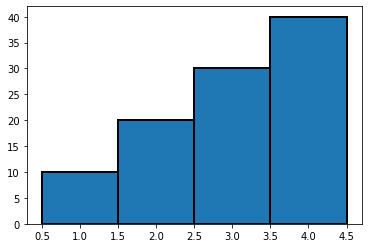

棒の隙間がないと見にくいので、枠線も同時に設定するのがおススメです。

plt.bar(x, height, width=1, edgecolor="black", linewidth=2)

plt.show()

棒の色

facecolor(またはcolor, fc)に色名または[色名などのリスト]を渡します。

  • 色名などの文字列単体:グラフ全体に適用
  • 色名などのリスト:各棒の枠線に適用

色名を文字列単体で渡して、全体適用してみます。

plt.bar(x, height, color = "lightblue")

plt.show()

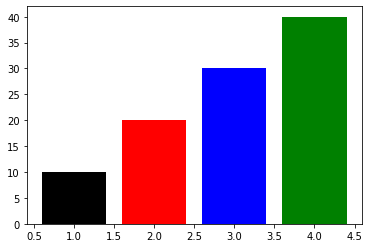

色名をリストで渡して、各棒に個別適用してみます。

colors = ["black", "red", "blue", "green"]

plt.bar(x, height, color = colors)

plt.show()

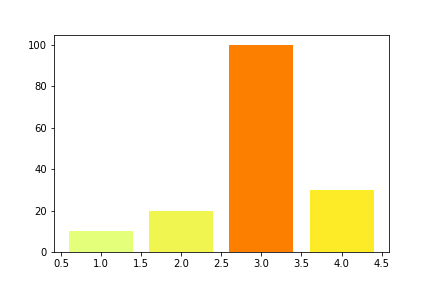

全体の色を変更する場合には、カラーマップを適用すると便利です。

例えば、棒の高さに応じて色を濃くする設定などが簡単にできます

x = np.array([1, 2, 3, 4])
height = np.array([10, 20, 100, 30])

#カラーマップの生成
cm = plt.get_cmap("Wistia")
norm_height = (height - height.min()) / (height.max() - height.min()) # 高さを0~1に正規化
color = cm(np.linspace(0, 1, len(x))) # 棒の高さに応じた色を生成

plt.bar(x, height, color = color)

plt.show()

棒の高さに応じて色が設定されています。

カラーマップとは…

  • Matplotlibに組み込まれた色のセット
  • 0から1の値を与えると対応する値が自動で生成される

カラーマップを含めた色の詳細については、次の記事でまとめています。

≫matplotlib color 色の指定 | 一文字指定からカラーマップの使い方まで徹底解説
≫matplotlib color 色の指定 | 一文字指定からカラーマップの使い方まで徹底解説
伝わるグラフを作るためのポイントはなんでしょうか?いかに視覚的にわかりやすいか、これが大切です。それには重要な要素に色をつけて、視覚的にうったえることが超大切!この記事では、matplotlibでの色の指定方法について、基本から応用まで徹底解説!
www.yutaka-note.com/entry/matplotlib_color


棒の透明度

alphaに0から1の数値で透明度を与えることができます。

  • 0:完全透明
  • 1:不透明

alpha = 0.5にして、半透明にしてみます。

plt.bar(x, height, alpha=0.5)<br />
plt.show()

棒の柄(テクスチャ)

hatchに、'/', '\', '|', '-', '+', 'x', 'o', 'O', '.', '*'を設定します。

'/'を適用した例を紹介します。

plt.bar(x, height, hatch="/", color = "skyblue")
plt.show()

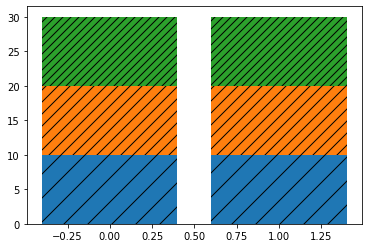

'//'のように同じ記号を繰り返すと、柄の密度を上げることができます。

x = [0, 1]
height = np.array([10]*2) # => [10, 10]のndarray

plt.bar(x, height, hatch="/")
plt.bar(x, height, hatch="//", bottom=height)
plt.bar(x, height, hatch="/"*3, bottom=height*2)

plt.show()

文字列の繰り返しなので、"/"*3 = "///"という文字列の演算子を活用すると便利ですね。
(積み上げ棒グラフについては、次項で解説)

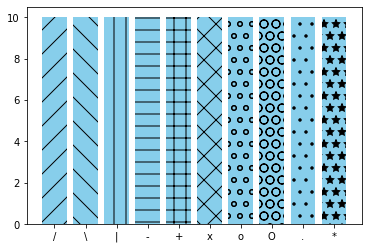

棒の柄を個別適用するためには、オブジェクト指向でプロットします。

全ての柄を表示しているので、柄選定の参考にしてください。

hatch_list = 	('/', '\', '|', '-', '+', 'x', 'o', 'O', '.', '*')

x = np.arange(len(hatch_list))
height = 10

fig, ax =plt.subplots()

# 棒オブジェクト達をbars受け取る
bars = ax.bar(x, height, tick_label=hatch_list, color = "skyblue")

# 各棒を取り出して、bar.set_hatch()で柄を適用
for bar, hatch in zip(bars, hatch_list):
  bar.set_hatch(hatch)

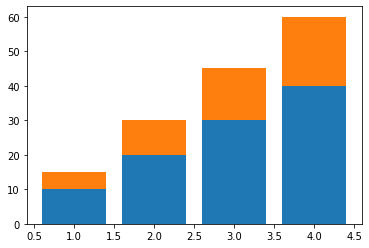

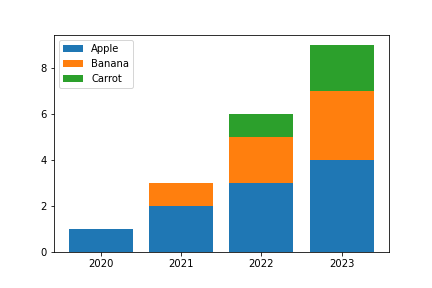

積み上げ棒グラフの作成方法

積み上げ棒グラフを作成するには、次の手順を踏みます。

  • 1系列目の棒グラフをプロット
  • 1系列目の棒の高さ分だけy方向にずらして、2系列目の棒グラフをプロット

キーワード引数bottomで2系列目を配置する高さをずらします。

x = [1, 2, 3, 4]
height = [10, 20, 30, 40]
height2 =[5, 10, 15, 20]

plt.bar(x, height)
plt.bar(x, height2, bottom=height)

plt.show()

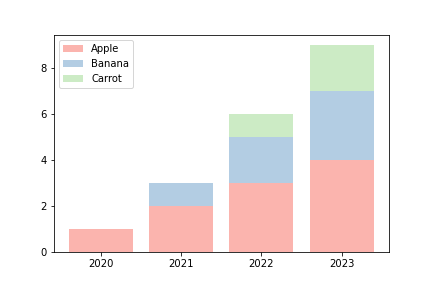

3系列以上ある場合には、同様に1+2系列目分だけ高さをずらせばOKです。

複数系列の棒グラフの作成方法

棒の配置、太さを変更して、複数系列の棒グラフを作成できます。

  • 棒の配置の変更|align
  • 2系列のグラフ作成|widthalignの組み合わせ
  • 複数系列のグラフテンプレート

の順番で解説します。

棒の配置変更

キーワード引数alignで、の値のどの位置に棒を配置するかを調整できます。

キーワード 設定内容
align 'center'(デフォルト) 棒の中心がxに位置するように配置
  'edge' 棒の左端がxに位置するように配置

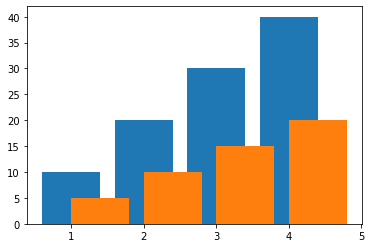

次のグラフで、'center'(デフォルト)edge'を比較します。

x = [1, 2, 3, 4]
height = [10, 20, 30, 40]
height2 =[5, 10, 15, 20]

plt.bar(x, height)
plt.bar(x, height2, align="edge")
plt.show()

1系列目と2系列目で、xに対する棒の位置がずれていますね。

複数系列棒グラフ(2系列簡易ver.)

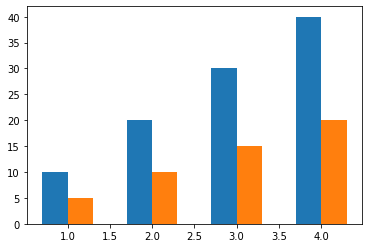

2系列の棒グラフを作成する場合は、

  • align = 'edge'
  • width = 負の値

とすると、棒がxの左側に配置されることを利用すると簡単です。

x = [1, 2, 3, 4]
height = [10, 20, 30, 40]
height2 =[5, 10, 15, 20]

plt.bar(x, height, align="edge", width=-0.3)
plt.bar(x, height2, align="edge", width= 0.3)

plt.show()

この方法は直感的なので、簡単に記憶できますね。

ただし、3系列以上では対応できないので、以下で任意の系列数に対応できるテンプレートも紹介します。

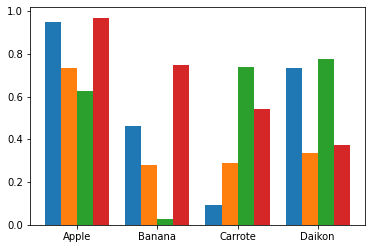

複数系列棒グラフのテンプレート(任意の系列数)

3系列以上でも対応できる複数系列棒グラフのテンプレートです。

  • 各棒の配置位置|pos = x - totoal_width *( 1- (2*i+1)/len(data) )/2
  • 棒の幅|width = totoal_width/len(data)

を系列数で調整しているところがポイントです。

# 棒の配置位置、ラベルを用意
x = np.array([1, 2, 3, 4])
labels = ["Apple", "Banana", "Carrot", "Daikon"]

# 各系列のデータを用意
height = np.random.rand(4)
height2 = np.random.rand(4)
height3 = np.random.rand(4)
height4 = np.random.rand(4)
data = [height, height2,height3,height4]

# マージンを設定
margin = 0.2  #0 <margin< 1
totoal_width = 1 - margin

# 棒グラフをプロット
for i, h in enumerate(data):
  pos = x - totoal_width *( 1- (2*i+1)/len(data) )/2
  plt.bar(pos, h, width = totoal_width/len(data))

# ラベルの設定
plt.xticks(x, labels)

plt.show()

今回はベタ打ちですが、関数化して使っても便利ですね!
