この記事では、matplotlib.pyplotモジュールを使用してグラフを作成する方法をまとめています。
matplotlibには２つのグラフ作成方針があります。
pyplotモジュールを使用（pltメソッド）- グラフ、グラフ要素のオブジェクトを生成（オブジェクト指向）
オブジェクト指向では細かな設定ができますが、コードが複雑になってしまうことも…。
一方、pyplotではオブジェクトを意識せず、手軽に手早く簡単にグラフ作成することができます。
今回はpyplotモジュールでグラフを作成する方法を解説します。
- pyplotでグラフを描く基本手順
- pyplotモジュールの読み込み
- 基本的なpyplotモジュール関数まとめ
- グラフ要素の追加・変更
- グラフの保存方法：plt.savefig()
- オススメ｜matplotlibとデータ分析の勉強方法
- 【参考】
plt.subplots()で始めるオブジェクト指向のグラフ描画は、次の記事で解説しています。
pyplotでグラフを描く基本手順
pyplotでグラフを描く基本の流れは次の通りです。
pyplotモジュールのインポートplt.plot()関数でグラフを描画- 必要に応じて、
plt.XXX()関数でグラフ内各要素の追加設定
ある程度複雑なグラフを描くときも、基本はこの流れです。
それぞれの手順を順番に確認していきましょう。
pyplotモジュールの読み込み
pyplotはpltという名前でインポートするのが慣例です。
import matplotlib.pyplot as plt
インポート後は、各操作に応じたplt.XXX()形式の関数を実行して、グラフを描いていきます。
以下では、基本的なplt.XXX()関数について詳しく解説していきます。
基本的なpyplotモジュール関数まとめ
pyplotでグラフ描画する場合は、plt.plot()を中心にplt.XXX()という関数を使用します。
次の表に基本的なplt.XXX()関数をまとめたので、どんな関数があるのかチェックしてみましょう。
| グラフ操作 | 関数名 | コメント |
|---|---|---|
| グラフ作成 | plt.plot(x, y) |
x: x座標の値をリストなどy: y座標の値のリストなど |
| グラフ作成 ※簡易スタイル変更あり |
plt.plot(x, y, fmt) |
fmt: 既定文字列で次の要素を指定
|
| タイトル追加 | plt.title("タイトル名") |
グラフ上部に"タイトル名"を表示 |
| 軸ラベル追加 | plt.xlabel("x軸ラベル名")plt.ylabel("y軸ラベル名") |
x軸, y軸に"ラベル名"をそれぞれ表示 |
| 軸の範囲変更 | plt.xlim(x軸最小値, x軸最大値)plt.ylim(y軸最小値, y軸最大値) |
x軸, y軸の最大値・最小値を変更 |
| 凡例の表示 | plt.legend() |
凡例を表示 |
| グラフの保存 | plt.savefig("保存名") |
"保存名"で保存※ "フォルダ名/保存名"も可能 |
この表のplt.XXX()関数を覚えれば、ある程度基本的なグラフが描けるようになってきます。
以下では、これらの関数を順番にわかりやすく解説していきます！
グラフ作成の基本手順：plt.plot(x, y)
pyplotの最も基本的な関数が、plt.plot()です。
pyplot.plot(x, y)- デフォルト：
(x, y)に応じた折れ線グラフを出力 - 設定変更で簡単な散布図にすることも可能
- デフォルト：
このときx, yは次のように準備します。
| 引数 | 内容 | 型 | 例）y = 2*x のグラフの場合 |
|---|---|---|---|
x |
各プロットのxの値 | Array_like（[リスト]やndarrayなど） |
x=[0, 1, 2, 3, …] |
y |
各プロットのyの値 | Array_like（[リスト]やndarrayなど） |
y=[0, 2, 4, 6, …] |
簡単な例として[-5, 5]の範囲でy = x**3のグラフを作成します。
import numpy as np
import matplotlib.pyplot as plt
# プロット範囲のxを用意
x = np.arange(-5,6)
# x = array([-5, -4, -3, -2, -1, 0, 1, 2, 3, 4, 5])
# xに対応するyの値を用意
y = x**3
# y = array([-125, -64, -27, -8, -1, 0, 1, 8, 27, 64, 125])
# pyplot.plot(x, y)でプロット作成
plt.plot(x, y)
# plt.show()で画面に表示（Jupyter Notebookの場合は不要）
plt.show()
次のようなグラフが作成されます。
簡単にグラフを作成することができましたね。
- 【参考】
NumPyのndarrayの生成方法については、次の記事で解説しています。
グラフは(x, y)のデータ点をもとに作成されます。
そのため、上の例のようにxの間隔が粗いとグラフがカクカクしてしまいます。
xの間隔を細かくとって、滑らかなグラフを作成します。
# プロット範囲のxを用意
x = np.linspace(-5,5) # xを-5から5で50等分した配列を生成
# x = array([-5, -4.79591837 -4.59183673,...,4.79591837 5.])
# xに対応するyの値を用意
y = x**3
# array([-1.25000000e+02, -1.10310117e+02,...,1.10310117e+02, 1.25000000e+02])
# pyplot.plot(x, y)でプロット作成
plt.plot(x, y)
# plt.show()で画面に表示
plt.show()
np.linspace()は、区間を当分割した配列を作成するので、pyplot()との相性が良いです。
詳しくは、次の記事を参考にして下しさい。
複数系列のグラフを描画
複数系列のグラフを作成したい場合は、plt.plot()を繰り返し実行すればOKです。
繰り返した回数だけ、プロットが追加されます。
# プロット範囲のxを用意
x = np.linspace(-5,5)
# x = array([-5, -4.79591837 -4.59183673,...,4.79591837 5.])
# xに対応するy, y2の値を用意
y = x**3
y2= -x**3
# pyplot.plot(x, y)でプロット作成
plt.plot(x, y)
plt.plot(x, y2)
同じグラフの中にプロットせず、複数のグラフを縦や横に並べる場合は、サブプロットを作成します。
サブプロットの作成方法については、次の記事で詳しく解説しています。
グラフのスタイル変更：plt.plot(x, y, fmt)
次にグラフのスタイル変更方法を紹介します。
最も手軽なスタイル変更方法は、第三引数としてフォーマット文字列fmtを使用する方法です。
pyplot(x, y, fmt)fmt = '[marker][line][color]'
[marker][line][color]には、それぞれ設定内容に応じた文字を入力します。
fmt内の内容 |
設定内容 | 設定例 |
|---|---|---|
[marker] |
プロットの種類 |
|
[line] |
線の種類 |
|
[color] |
グラフの色 |
|
簡単な例として、赤破線（fmt=r--）、青星型プロット（fmt=b*）のグラフを作成してみます。
# プロット範囲のxを用意
x1 = np.linspace(-5,5)
x2 = np.linspace(-4,6)
# xに対応するyの値を用意
y1 = x1**2
y2 = (x2-1)**2
# pyplot.plot(x, y)でプロット作成
plt.plot(x1, y1, "r--")
plt.plot(x2, y2, "b*")
# plt.show()で画面に表示
plt.show()
簡単にスタイル変更ができましたね。
以下で、fmtに設定できる主要なプロットの種類、線の種類、色の種類を紹介します。
プロットの種類：[marker]
指定できるプロットの種類は次の表の通りです
| プロットの種類 | [marker] |
プロットの表示例 |
|---|---|---|
| 丸（中） | '.' |
 |
| 丸（小） | ',' |
 |
| 丸（大） | 'o' |
 |
| 下向き三角 | 'v' |
 |
| 上向き三角 | '^' |
 |
| 四角 | 's' |
 |
| 五角形 | 'p' |
 |
| 星型 | '*' |
 |
| ひし形 | 'D' |
 |
| ひし形（細） | 'd' |
 |
plt.plot()で実際にグラフのプロットの種類を変更した例を見てみましょう。
# マーカーの設定
marker_list =['.', ',', 'o', 'v', '^', '<', '>', 's', 'p', '*', 'D', 'd']
for i, marker in enumerate(marker_list):
x = np.linspace(0, 2*np.pi, num=10)
y = np.sin(x)+ i
plt.plot(x, y, marker,label=marker)
# 凡例の出力
plt.legend(marker_list,bbox_to_anchor=(1, 1))
plt.show()
線の種類：[line]
指定できる線の種類は次の表の通りです
| プロットの種類 | [line] |
線の表示例 |
|---|---|---|
| 実線 | '-' |
 |
| 破線 | '-' |
 |
| 一点鎖線 | '-.' |
 |
| 点線 | ':' |
 |
plt.plot()で実際にグラフの線の種類を変更した例を見てみましょう。
# 線の設定
line_list =['-', '--', '-.', ':']
for i, line in enumerate(line_list):
x = np.linspace(0, 2*np.pi)
y = np.sin(x)+ i
plt.plot(x, y, line,label=line)
# 凡例の出力
plt.legend(line_list,bbox_to_anchor=(1, 1))
plt.show()
色の種類：[color]
fmtで指定できる線の色は次の表の通りです
| プロットの種類 | [color] |
色の表示例 |
|---|---|---|
| 青 | 'b' |
 |
| 緑 | 'g' |
 |
| 赤 | 'r' |
 |
| シアン | 'c' |
 |
| マゼンタ | 'm' |
 |
| 黄色 | 'y' |
 |
| 黒 | 'k' |
 |
| 白 | 'w' |
 |
plt.plot()で実際にグラフの色を変更した例を見てみましょう。
color_list =['b', 'g', 'r', 'c', 'm', 'y', 'k', 'w']
for i, color in enumerate(color_list):
x = np.linspace(0, 2*np.pi)
y = np.sin(x)+ i
plt.plot(x, y, color,label=line)
# 凡例の出力
plt.legend(color_list,bbox_to_anchor=(1, 1))
plt.show()
- 【参考】色の設定は、キーワード引数
colorを使用するとより詳細に設定することも可能です。
グラフ要素の追加・変更
グラフの主要な要素の追加・変更方法について解説します。
| グラフ操作 | 関数名 | コメント |
|---|---|---|
| タイトル追加 | plt.title("タイトル名") |
グラフ上部に"タイトル名"を表示 |
| 軸ラベル追加 | plt.xlabel("x軸ラベル名")plt.ylabel("y軸ラベル名") |
x軸, y軸に"ラベル名"をそれぞれ表示 |
| 軸の範囲変更 | plt.xlim(x軸最小値, x軸最大値)plt.ylim(y軸最小値, y軸最大値) |
x軸, y軸の最大値・最小値を変更 |
| 凡例の表示 | plt.legend() |
凡例を表示 |
以下で、それぞれ解説していきます。
グラフタイトルの追加：plt.title()
グラフタイトルは、次の関数で設定します。
- グラフタイトル：
plt.title("title name")

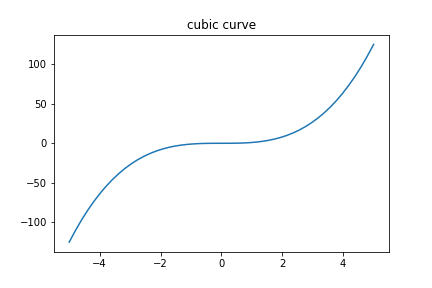

実際に設定例を見てみましょう。
# プロット範囲のxを用意
x = np.linspace(-5,5)
# xに対応するyの値を用意
y = x**3
# pyplot.plot(x, y)でプロット作成
plt.plot(x, y)
plt.title("cubic curve")
軸ラベルの追加： plt.xlabel(), plt.ylabel()
軸ラベルは次の関数で設定します。
- x軸ラベル：
plt.xlabel("x軸ラベル名") - y軸ラベル：
plt.ylabel("y軸ラベル名")

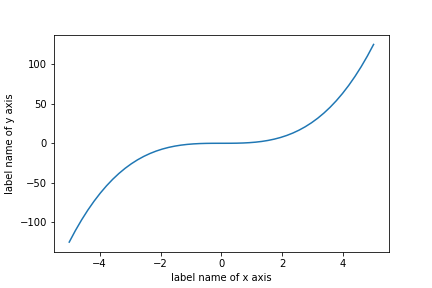

実際に設定例を見てみましょう。
# プロット範囲のxを用意
x = np.linspace(-5,5)
# xに対応するyの値を用意
y = x**3
# pyplot.plot(x, y)でプロット作成
plt.plot(x, y)
plt.title("cubic curve")
plt.xlabel("label name of x axis")
plt.ylabel("label name of y axis")
# plt.show()で画面に表示
plt.show()
タイトルや軸ラベルになどに日本語を使いたい場合は、特別な設定が必要です。
設定方法については次の記事を参考にしてください。
軸の範囲の変更：plt.xlim(), plt.ylim()
軸の範囲は次の関数で設定します。
plt.xlim(xmin, xmax)plt.ylim(ymin, ymax)
次の例で、x軸とy軸の範囲を設定してみます。
# プロット範囲のxを用意
x = np.linspace(-5,5)
# xに対応するyの値を用意
y = x**3
# pyplot.plot(x, y)でプロット作成
plt.plot(x, y)
plt.xlim(-2, 2)
plt.ylim(-10,10)
# plt.show()で画面に表示
plt.show()
軸の範囲を変更すると、自動で軸目盛が振りなおされます。
軸周りの設定は、次の記事で詳しく解説しているので、参考にしてください。
凡例の追加：plt.legend()
凡例を作成するには、次の手順を踏みます。
- プロット時にラベル名指定：
plt.plot(x, y, label="label name") - 凡例の表示：
plt.legend()を実行
plt.legend()を実行すると、labelをもとに凡例が自動生成されます。
次の例では、sinカーブとcosカーブを描いて、凡例を表示しています。
# プロット範囲のx, 対応するyを用意
x = np.linspace(0, 2*np.pi)
y1 = np.sin(x)
y2 = np.cos(x)
# # pyplot.plot(x, y)でプロット作成
plt.plot(x, y1, label="sin curve")
plt.plot(x, y2, label="cos curve")
# 凡例の出力
plt.legend()
# plt.show()で画面に表示
# plt.show()
デフォルトでは凡例の位置は自動で設定されます。
plt.legend()の引数によって、凡例の位置を調整することができます。
- 右側：
loc = "upper left", bbox_to_anchor=(1, 1) - 上側：
loc="center", bbox_to_anchor=(0.5, 1.05), ncol=ラベル数
sinカーブ、cosカーブのグラフを例に凡例の位置を変更してみます。
plt.legend(loc = "upper left", bbox_to_anchor=(1, 1))
plt.show()
plt.legend(loc="center", bbox_to_anchor=(0.5, 1.05), ncol=2)
plt.show()
- 【参考】凡例の設定については、次の記事で詳しく解説しているので参考にしてください。
グラフの保存方法：plt.savefig()
グラフを保存する場合、plt.savefig()を使用します
plt.savefig(ファイル名)：カレントフォルダに保存plt.savefig(保存先のパス)：指定したフォルダに保存
デフォルトでは、pingファイル形式で保存されます。
pict_name = "01_pyplot"
plt.savefig(pict_name)
# カレントフォルダに01_pyplot.pngファイルが保存される
from pathlib2 import Path
root = Path(r"C:\Users\YutaKa")
pict_name = "01_pyplot例"
plt.savefig(root / pict_name)
# C:\Users\YutaKaに01_pyplot.pngファイルが保存される
グラフの保存はfigureオブジェクトを使用しても可能です。
詳しくは次の記事を参考にしてください。
